Revotech - Model: IPIR-POE-FHW |
||
REVOTECH PIR POE IP-camera
Model: IPIR-POE-FHW
1. Inleiding
Bedankt dat u voor de REVOTECH PIR POE IP-camera hebt gekozen. Deze handleiding bevat essentiële informatie voor de juiste installatie, bediening en het onderhoud van uw beveiligingscamera. Lees deze handleiding zorgvuldig door voordat u het product gebruikt en bewaar hem voor toekomstig gebruik.
Deze camera is ontworpen voor beveiligingstoepassingen binnenshuis en beschikt over een resolutie van 3 MP, onzichtbaar infrarood nachtzicht en Power Over Ethernet (POE)-functionaliteit voor een vereenvoudigde installatie.
2. Veiligheidsinformatie
Om een veilige werking te garanderen en schade te voorkomen, dient u de volgende veiligheidsmaatregelen in acht te nemen:
Voeding: Dit product wordt gevoed via PoE (802.3af standaard 48V PoE-switch). Er is een extra voedingsaansluiting beschikbaar voor gebruik met een conventionele 12V 2A-voeding als PoE niet wordt gebruikt. Zorg ervoor dat de voedingsbron aan de specificaties voldoet.
Installatieomgeving: Deze camera is uitsluitend ontworpen voor gebruik binnenshuis. Vermijd blootstelling van de camera aan water, vocht, extreme temperaturen of direct zonlicht.
Behandeling: Laat de camera niet vallen en stel hem niet bloot aan harde stoten. Ga er voorzichtig mee om.
Schoonmaak: Gebruik een zachte, droge doek om schoon te maken. Gebruik geen agressieve chemicaliën of schurende reinigingsmiddelen.
Demontage: Probeer de camera niet te demonteren of te modificeren. Ongeautoriseerde modificaties maken de garantie ongeldig en kunnen schade of letsel veroorzaken.
Kabelbeheer: Zorg ervoor dat alle kabels op de juiste manier worden geleid en vastgezet om struikelgevaar of schade te voorkomen.
3. Inhoud van het pakket
Controleer of alle artikelen in het pakket aanwezig zijn:
1 x REVOTECH PIR POE IP-camera
1 x Gebruikershandleiding (Engels)
1 x schroeven set
Let op: Dit product bevat geen voedingseenheid als u geen PoE gebruikt.
Afbeelding 3.1: Werkelijke foto (overdag) en werkelijke foto (nacht met licht). Deze afbeelding toont een vergelijking van het beeld van de camera overdag (kleur) en 's nachts (monochroom, met omgevingslicht), waarmee de automatische dag/nacht-schakelfunctie wordt gedemonstreerd.
4. Product voorbijview
De REVOTECH PIR POE IP-camera (model: IPIR-POE-FHW) is een compacte en efficiënte beveiligingsoplossing. Belangrijkste kenmerken zijn:
Resolutie: 3,0 megapixel (2304 x 1296p) 1/3'' CMOS-sensor
Lens: 3,7 mm gaatjeslens met een beeldhoek van circa 80 graden:
Nachtzicht: 48 stuks 940nm onzichtbare LED IR nachtzicht (bereik 10-15 m)
Stroom: Ondersteunt 802.3af-standaard 48V PoE; extra voedingsaansluiting voor 12V DC
Compressie: H.265/H.264 dual encode voor efficiënt bandbreedte- en opslaggebruik.
Connectiviteit: 10M/100M mbps Ethernet (RJ-45), ONVIF Compliant Port: 6688
Functies: P2P-afstandsbediening Viewing, Motion Detection, Email Alarm Function
Ontwerp: PIR-type behuizing, ABS-kunststof.
Figuur 4.1: Vooraanzicht van de REVOTECH PIR POE IP-camera. De camera is wit met een rechthoekig PIR-sensorvenster aan de bovenkant en kleine gaatjes voor de lens en microfoon aan de onderkant.

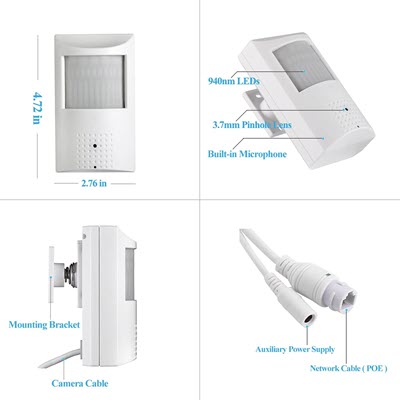

Afbeelding 4.2: Afmetingen en componenten van de camera. Dit diagram illustreert de fysieke afmetingen van de camera (4,72 inch hoogte, 2,76 inch breedte) en toont belangrijke kenmerken zoals de onzichtbare 940nm-LED's, de 3,7 mm pinhole-lens, de ingebouwde microfoon, de montagebeugel, de camerakabel, de aansluiting voor de extra voeding en de PoE-netwerkkabel.

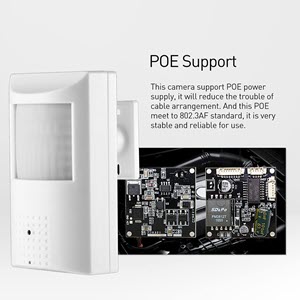

Afbeelding 4.3: PoE-ondersteuning. Deze afbeelding illustreert de Power Over Ethernet (PoE)-functionaliteit van de camera. De camera is afgebeeld naast een interne printplaat, waarmee de stabiele en betrouwbare stroomvoorziening via één netwerkkabel wordt benadrukt.

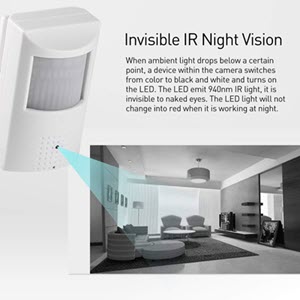

Afbeelding 4.4: Onzichtbaar infrarood nachtzicht. Deze afbeelding illustreert de onzichtbare 940 nm LED-nachtzichtfunctie van de camera en laat zien hoe de camera heldere zwart-witbeelden levert bij weinig licht, zonder zichtbaar rood licht uit te stralen.
5. Installatie en installatie
5.1 De camera van stroom voorzien
De camera kan op twee manieren worden gevoed:
Power Over Ethernet (POE): Sluit de RJ-45 Ethernet-poort van de camera rechtstreeks aan op een 802.3af-standaard 48V POE-switch. Deze methode biedt zowel stroomvoorziening als dataverbinding via één kabel.
Voedingsadapter: Als PoE niet beschikbaar is, sluit u een conventionele 12V 2A DC-voeding (niet meegeleverd) aan op de hulpvoedingsaansluiting van de camerakabel. Sluit vervolgens de RJ-45 Ethernet-poort aan op uw netwerkrouter of -switch voor dataoverdracht.
5.2 fysieke installatie
De camera is ontworpen voor plafondmontage. Volg deze stappen:
- Kies locatie: Selecteer een binnenlocatie die de gewenste kijkhoek biedt en binnen het bereik van uw netwerkverbinding ligt.
- Boorpunten markeren: Gebruik de montagebeugel van de camera als sjabloon om de boorpunten op het plafond of de muur te markeren.
- Gaten boren: Boor de juiste gaten voor de meegeleverde schroeven.
- Veilige beugel: Bevestig de montagebeugel met de meegeleverde schroeven aan het oppervlak.
- Camera bevestigen: Bevestig de camera stevig aan de montagebeugel.
- Kabels aansluiten: Sluit de Ethernetkabel (en de extra voedingskabel als u geen PoE gebruikt) aan op de camera.
5.3 Netwerkconfiguratie
Na de fysieke installatie en de stroomaansluiting configureert u de camera voor netwerktoegang:
- IP-adres vinden: Het IP-adres van de camera is standaard dynamisch. Gebruik een netwerkscantool of de software "Onvif Device Manager" om het IP-adres van de camera op uw netwerk te achterhalen. De ONVIF-compatibele poort is 6688.
- Toegang Web Interface: Open een web browser en voer het IP-adres van de camera in om toegang te krijgen tot de camera web-gebaseerde configuratie-interface.
- Eerste installatie: Volg de aanwijzingen op het scherm om de camera in te stellen, inclusief het wijzigen van de standaardwachtwoorden voor extra beveiliging.
- NVR/CMS-integratie: De camera is ONVIF-compatibel. Hij kan eenvoudig worden geïntegreerd met netwerkvideo-recorders (NVR's) of CMS-systemen (Central Management Software) zoals Blue Iris.
6. De camera bedienen
6.1 Op afstand Viewing (P2P)
De camera ondersteunt P2P-weergave op afstand via de "NVSEE"-app voor smartphones (iOS, Android, Windows) en CMS-software voor Windows-computers.- Download de app: Download en installeer de "NVSEE"-app vanuit de app store van je apparaat.
- Camera toevoegen: Open de app en volg de instructies om je camera toe te voegen met behulp van de unieke ID of door een QR-code te scannen (indien beschikbaar).
- Live View: Eenmaal toegevoegd, kunt u view leef fotage, capture images, record video, and access playback functions remotely.

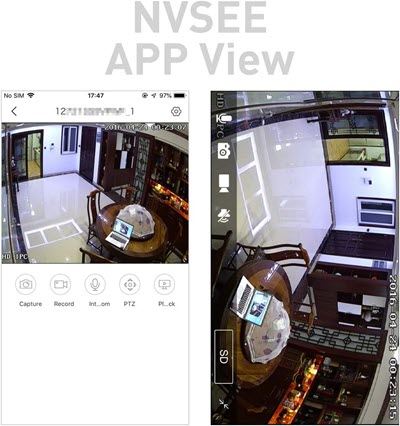

Afbeelding 6.1: NVSEE-appweergave. Deze afbeelding toont de gebruikersinterface van de NVSEE-app voor mobiele apparaten, met een livebeeld van de camera en diverse bedieningsknoppen voor vastleggen, opnemen, intercom, PTZ (indien ondersteund) en afspelen.

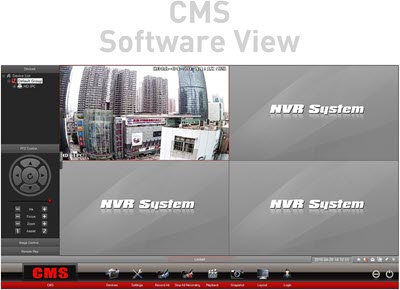

Afbeelding 6.2: CMS-softwareweergave. Deze afbeelding toont de lay-out van de CMS-software voor Windows, met meerdere camerafeeds en bedieningselementen voor apparaatbeheer, instellingen, opnemen, afspelen en snapshots.
6.2 Bewegingsdetectie en e-mailalarm
De camera ondersteunt bewegingsdetectie met e-mailalarmfunctie. Configureer deze instellingen via de webinterface van de camera of de CMS-software.
- Bewegingsdetectie inschakelen: Activate motion detection and define motion zones within the camera's field of view.
- E-mailinstellingen configureren: Voer uw SMTP-servergegevens en de e-mailadressen van de ontvangers in om meldingen te ontvangen.
- Gevoeligheid: Pas de gevoeligheid van de bewegingsdetectie aan om valse alarmen te minimaliseren.
6.3 Dag- en nachtzicht
De camera schakelt automatisch tussen dagmodus (kleur) en nachtmodus (zwart-wit) op basis van de omgevingslichtomstandigheden. De onzichtbare 940nm-leds zorgen voor verlichting voor nachtzicht zonder zichtbaar licht uit te stralen.7. Onderhoud
Regelmatig onderhoud draagt bij aan optimale prestaties en een lange levensduur van uw camera:
- Schoonmaak: Maak de cameralens en de camera regelmatig schoonasing with a soft, dry, lint-free cloth. Do not use liquid cleaners or aerosols.
- Firmware-updates: Controleer de website van de fabrikant voor beschikbare firmware-updates. Door de firmware up-to-date te houden, kunt u de prestaties verbeteren, nieuwe functies toevoegen en de beveiliging versterken.
- Netwerkcontrole: Zorg ervoor dat uw netwerkverbinding stabiel en vrij van storingen is.
- Controle van de stroomvoorziening: Verify that the POE switch or auxiliary power supply is functioning correctly.
8. Probleemoplossing
Als u problemen ondervindt met uw camera, raadpleeg dan de volgende veelvoorkomende problemen en oplossingen:
| Probleem | Mogelijke oorzaak | Oplossing |
|---|---|---|
| Geen beeld/camera offline | Geen stroom; Netwerkkabel losgekoppeld; Onjuist IP-adres. | Zorg ervoor dat de PoE-switch is ingeschakeld of dat de 12V-voeding is aangesloten. Controleer de verbinding van de Ethernetkabel. Controleer het IP-adres van de camera en de netwerkinstellingen. |
| Slechte beeldkwaliteit | Vervuilde lens; onvoldoende verlichting; onjuiste resolutie-instellingen. | Reinig de lens. Zorg voor voldoende verlichting of controleer of de nachtzichtfunctie is ingeschakeld. Controleer de resolutie-instellingen van de camera (standaard 3 MP). Als de NVR geen 3 MP/H.265 ondersteunt, wijzig dan de resolutie van de camera naar 1080p/H.264. |
| Bewegingsdetectie werkt niet | Bewegingsdetectie uitgeschakeld; Onjuiste gevoeligheid; Bewegingszones niet gedefinieerd. | Schakel bewegingsdetectie in via de instellingen. Pas de gevoeligheid aan. Definieer bewegingsdetectiezones. |
| Kan geen toegang krijgen tot de camera via de app/CMS. | Onjuiste netwerkinstellingen; firewall blokkeert de verbinding; app/CMS niet correct geconfigureerd. | Zorg ervoor dat de camera internettoegang heeft. Controleer de firewallinstellingen op uw router/pc. Configureer de camera opnieuw in de app/het CMS. |
9. Specificaties
| Functie | Detail |
|---|---|
| Model | IPIR-POE-FHW |
| Oplossing | 3,0 Megapixel (2304 x 1296P) |
| Sensor | 1/3'' CMOS (FH8852+GC2053) |
| Min Verlichting | 0,1 Lux @(F1.2,AGC AAN), 0 Lux met IR |
| Beeldverversingssnelheid | 20 fps |
| Lens | 3,7 mm gaatjeslens (80 graden kijkhoek) |
| ONVIF-compatibele poort | 6688 |
| compressieformaat | H.265/H.264 |
| Na | NVR of computer |
| IP-adres | Dynamisch (standaard)/Statisch |
| Slimme wekker | Bewegingsdetectie, e-mailalarm |
| Ondersteunde protocollen | HTTP, TCP/IP, ICMP, RTSP, RTP, UDP, RTCP, SMTP, DHCP, DNS, PPPoE, NTP |
| Ethernet | 10M/100M Mbps Ethernet (RJ-45) |
| Bedrijfstemperatuur | -25°C~60°C (-13°F~140°F) |
| Bedrijfsvochtigheid | 10%~90% |
| Stroomvoorziening | PoE (802.3af-standaard) of 12V DC (hulpvoeding) |
| Infrarood Lamp | 48 onzichtbare 940nm LED's |
| Nachtzicht afstand | 10-15 m (33-49 ft) |
| Afmetingen (L x B x H) | 7 x 12 x 4,7 cm (2,76 x 4,72 x 1,85 inch) |
| Gewicht | 0,3 kg (0,66 lbs) |
| Materiaal | ABS-kunststof |
| Binnen-/buitengebruik | Binnen |
| IP-classificatie | IP67 |
10. Garantie en ondersteuning
For warranty information and technical support, please refer to the official REVOTECH webwebsite of neem contact op met uw verkoper. Bewaar uw aankoopbewijs als aankoopbewijs voor garantieclaims.
Voor verdere hulp kunt u ook de officiële gebruikershandleiding in PDF-formaat raadplegen: REVOTECH Gebruikershandleiding PDF
